減径管継手エルボとは何ですか？

ちょっと、そこ！パイプ継手エルボのサプライヤーとして、私はこれらの必須コンポーネントのさまざまな種類についてよく質問されます。よく登場するのが、減径管継手エルボです。それでは、減圧管継手エルボとは何なのかを詳しく見てみましょう。

径違い管継手エルボとは何ですか?

減径管継手エルボは、配管システムに使用される特殊な部品です。これは基本的に、両端の直径が異なるエルボです。パイプの方向を通常 90 度または 45 度変えるために、通常のエルボがどのように使用されるかをご存知ですか?そうですね、絞りエルボも同じことを行いますが、同時にパイプの直径を変更することもできます。

これは多くの状況で非常に役立ちます。たとえば、より大きな直径の主パイプラインがあり、それをより小さな直径の支線に接続する必要がある場合です。個別のエルボと減速機を使用する代わりに、減速エルボを使用すると、取り付けプロセスが簡素化され、システム内のジョイントの数が減ります。

仕組みは?

たとえば、直径 6 インチの大きな給水パイプがあり、それを直径 4 インチの小さなパイプに接続して、特定のエリアに水を供給したいとします。整復肘がこの仕事を行うことができます。レジューシング エルボの 6 インチの端をメイン パイプに取り付け、4 インチの端を小さいパイプに取り付けます。大きなパイプから小さなパイプへ水の流れをスムーズに移行させながら、流れの方向をすべて一体的に変更します。

レデューシングエルボの設計は慎重に設計されています。エルボの内面は、流体の流れの乱流を最小限に抑えるように湾曲しています。乱流は圧力損失の増加など、多くの問題を引き起こす可能性があり、パイプ内に流体を送り出すためにより多くのエネルギーが必要になります。レデューシングエルボは乱流を低減することで、配管システムの効率を高めるのに役立ちます。

径違い管継手エルボの材質

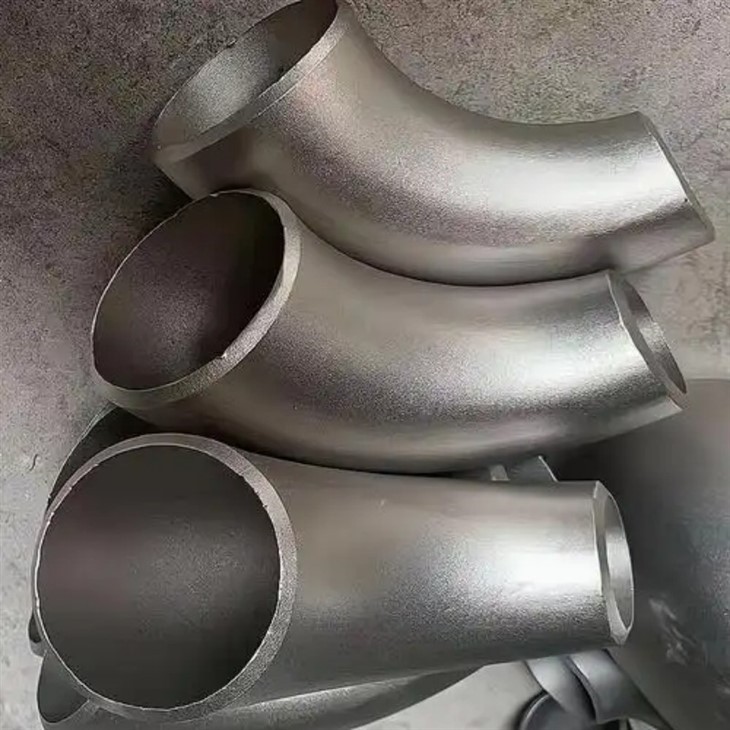

減速エルボは、用途に応じてさまざまな材料で作ることができます。最も一般的な材料の 1 つはステンレス鋼です。ステンレス鋼製径違いエルボ耐腐食性があるため、非常に人気があります。そのため、パイプが湿気、化学薬品、その他の腐食性物質にさらされる可能性がある環境での使用に最適です。たとえば、化学処理プラントや海洋用途では、ステンレス鋼製のレジューシング エルボは腐食による損傷を受けることなく長期間使用できます。

もう一つの材質は炭素鋼です。炭素鋼の減速エルボは強力で、高圧用途に対応できます。これらは、長距離にわたる流体輸送の圧力にパイプが耐える必要がある石油やガスなどの業界でよく使用されます。

PVC（ポリ塩化ビニル）製の軽減エルボもあります。これらは軽量で取り付けが簡単です。これらは、住宅および商業ビルの配管システム、特に非高圧給水ラインでよく使用されます。

サイズと形状

レジューシングエルボには幅広いサイズがあります。サイズは通常、両端の直径によって指定されます。たとえば、4 インチ x 2 インチの縮小エルボや、10 インチ x 6 インチの縮小エルボがあるとします。肘の角度も変化します。最も一般的な角度は 90 度と 45 度ですが、特定のニーズに応じて他の角度を見つけることもできます。

あ3D 90 度エルボエルボの中心線半径が公称パイプ サイズの 3 倍であるタイプのレデュース エルボです。このタイプのエルボは、スムーズな流れの移行が必要で、配管レイアウトに十分なスペースがある場合によく使用されます。

設置とメンテナンス

減圧管継手エルボの取り付けには、配管システムに関する基本的な知識が必要です。まず、パイプとエルボが清潔で、破片がないことを確認する必要があります。次に、適切な溶接またはフィッティング技術を使用して、エルボをパイプに接続します。たとえば、ステンレス鋼のエルボを使用している場合は、突合せ溶接を使用して、強力で漏れのない接続を確保できます。

整復エルボのメンテナンスは比較的簡単です。亀裂や腐食などの損傷の兆候がないか定期的に検査する必要があります。配管システムの漏れやその他の問題を防ぐために、何らかの問題に気付いた場合は、できるだけ早くエルボを交換する必要があります。

当社の径違い管継手エルボを選ぶ理由

当社はサプライヤーとして、高品質の径違い管継手エルボを提供することに誇りを持っています。当社は信頼できるサプライヤーから材料を調達しており、各エルボが最高基準を満たしていることを確認するために製造プロセスが厳しく監視されています。

当社の専門家チームは、お客様の特定の用途に適した減速エルボの選択をいつでもお手伝いいたします。小規模な配管プロジェクトでも大規模な産業設備でも、当社は適切な製品を競争力のある価格で提供できます。

パイプ継手エルボのニーズについてはお問い合わせください

リデュースパイプ継手エルボやその他のタイプのパイプ継手エルボをご検討の場合は、お気軽にお問い合わせください。配管に関するあらゆるニーズにお応えいたします。サイズ、素材、設置に関するご質問には、必ずお答えいたします。今すぐ私たちと会話を始めて、あなたのプロジェクトに最適なパイプ継手エルボのソリューションを見つけてください。

参考文献

• パイプ継手ハンドブック、さまざまな業界出版物
• 管継手メーカーの技術資料
