ラップジョイントスタブエンドと通常のフランジの違いは何ですか?

ラップジョイントスタブエンドと通常のフランジの違いは何ですか?

配管システムの分野では、コンポーネントの選択がインフラストラクチャの効率、耐久性、全体的なパフォーマンスに大きな影響を与える可能性があります。配管接続で一般的に使用される 2 つの要素は、ラップ ジョイント スタブ エンドと通常のフランジです。のサプライヤーとしてラップジョイントスタブエンド, これら 2 つのコンポーネントの違いについてよく質問されます。このブログ投稿では、配管プロジェクトについて十分な情報に基づいた意思決定ができ​​るよう、ラップ ジョイント スタブ エンドと通常のフランジの特性、用途、利点について詳しく説明します。

ラップジョイントのスタブエンドについて

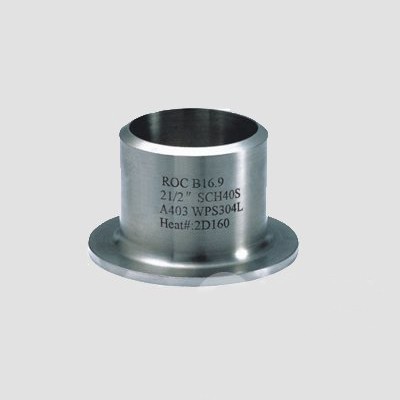

ラップ ジョイント スタブ エンドは特殊なタイプのパイプ継手で、フレア端または面取り端を備えた短いねじ切りまたは溶接されたパイプ セグメントで構成されます。これは、スタブ端の周りを自由に回転できるルーズバッキングフランジと組み合わせて使用​​するように設計されています。これにより、取り付け時にフランジボルトの位置合わせが容易になり、頻繁に分解と再組み立てが必要な用途によく選ばれています。

ラップ ジョイント スタブ エンドの重要な特徴の 1 つは、配管システムを通る流体またはガスのスムーズで連続的な流れを提供する機能です。スタブ端のフレア状または面取りされた端部は、乱流と圧力降下を軽減するのに役立ち、システムの効率を向上させ、エネルギー消費を削減できます。さらに、緩い背面フランジによりジョイントの調整が容易になり、漏れを防止し、確実に密閉することができます。

ラップ ジョイント スタブ エンドは通常、炭素鋼、ステンレス鋼、合金鋼などのさまざまな材料で作られています。材料の選択は、輸送される流体やガスの温度、圧力、腐食性など、用途の特定の要件によって異なります。

通常のフランジについて

通常のフランジは、溶接ネック フランジまたはスリップオン フランジとも呼ばれ、中央に穴のある平らな円形のプレートで、2 つのパイプまたは 1 つのパイプをバルブ、ポンプ、またはその他の機器に接続するために使用されます。通常、パイプまたは機器に溶接またはボルトで固定され、安全かつ永久的な接続が提供されます。

通常のフランジにはさまざまなサイズ、形状、材質があり、さまざまな用途の特定の要件を満たすように設計されています。これらは一般に、強力で信頼性の高い接続が不可欠な高圧および高温の用途で使用されます。

通常のフランジの主な利点の 1 つは、高レベルの強度と耐久性を提供できることです。溶接またはボルト締めプロセスにより、漏れや破損がなく高圧や高温に耐えることができるしっかりとした安全な接続が作成されます。さらに、通常のフランジは検査とメンテナンスが容易であり、配管システムの長期信頼性の確保に役立ちます。

ラップジョイントスタブエンドと通常のフランジの主な違い

ラップ ジョイント スタブ エンドと通常のフランジはどちらも配管システム内のパイプと機器を接続するために使用されますが、2 つのコンポーネントの間にはいくつかの重要な違いがあります。

取り付けと調整

ラップ ジョイント スタブ エンドと通常のフランジの主な違いの 1 つは、取り付けと位置合わせの容易さです。ラップ ジョイント スタブ エンドは、スタブ エンドの周りを自由に回転できる緩いバッキング フランジと一緒に使用するように設計されています。これにより、取り付け時にフランジボルトの位置合わせが容易になり、頻繁に分解と再組み立てが必要な用途によく選ばれています。対照的に、通常のフランジは通常、パイプまたは機器に溶接またはボルトで固定されているため、特に狭いスペースや大きなパイプを扱う場合、設置と位置合わせがより困難になる可能性があります。

料金

ラップジョイントスタブエンドと通常のフランジのもう1つの違いはコストです。ラップ ジョイント スタブ エンドは、必要な材料が少なく、製造が容易であるため、通常、通常のフランジよりも安価です。さらに、ラップ ジョイント スタブ エンドで使用されるルーズ バッキング フランジは再利用できるため、システムのコストをさらに削減できます。対照的に、通常のフランジはより多くの材料が必要であり、製造がより複雑であるため、通常はより高価です。

圧力と温度の定格

ラップ ジョイント スタブ エンドおよび通常のフランジの圧力および温度定格も異なる場合があります。ラップ ジョイント スタブ エンドは通常、密閉性と取り付けの容易さが主な関心事となる、低圧および低温の用途で使用するように設計されています。対照的に、通常のフランジは、強力で信頼性の高い接続が不可欠な高圧および高温用途で使用するように設計されています。

耐食性

ラップジョイントスタブエンドおよび通常のフランジの耐食性も、使用される材料によって異なります。ラップ ジョイント スタブ エンドは通常、炭素鋼、ステンレス鋼、または合金鋼で作られており、さまざまな環境で優れた耐食性を発揮します。ただし、腐食性の高い環境では、追加の腐食保護が必要になる場合があります。通常のフランジは、炭素鋼、ステンレス鋼、合金鋼などのさまざまな材料で作成することもでき、さらに保護を強化するために耐食性材料でコーティングまたはライニングすることもできます。

ラップジョイントスタブエンドとレギュラーフランジの用途

ラップ ジョイント スタブ エンドと通常のフランジは、石油およびガス、化学、発電、水処理業界のさまざまな用途に使用されています。

ラップジョイントスタブエンド

ラップ ジョイント スタブ エンドは、パイプライン、貯蔵タンク、プロセス装置など、頻繁に分解と再組み立てが必要な用途でよく使用されます。また、食品および飲料の加工、医薬品製造、半導体製造など、流体またはガスのスムーズで連続的な流れが必要な用途でも使用されます。

レギュラーフランジ

通常のフランジは、石油やガスのパイプライン、発電所、化学処理工場などの高圧および高温の用途で一般的に使用されます。また、オフショアプラットフォーム、製油所、石油化学プラントなど、強力で信頼性の高い接続が不可欠なアプリケーションでも使用されます。

結論

結論として、ラップ ジョイント スタブ エンドと通常のフランジは、配管システムにおける 2 つの重要なコンポーネントであり、それぞれに異なる利点と欠点があります。ラップ ジョイント スタブ エンドは、取り付けと位置合わせが簡単になるように設計されており、通常は低圧および低温の用途で使用されます。一方、通常のフランジは高圧および高温の用途向けに設計されており、強力で信頼性の高い接続を提供します。

ラップ ジョイント スタブ エンドと通常のフランジのどちらかを選択する場合は、圧力、温度、耐食性、取り付けの容易さなど、アプリケーションの特定の要件を考慮することが重要です。のサプライヤーとしてラップジョイントスタブエンド, 配管プロジェクトに適切な選択をするために必要な専門知識とガイダンスを提供できます。

ご質問がある場合、または特定の要件について話し合いたい場合は、お気軽にお問い合わせください。お客様の配管ニーズに最適なソリューションを見つけるために、お客様と協力できることを楽しみにしています。

参考文献

• ASME B16.5 - 管フランジおよびフランジ付き継手
• ASTM A105 - 配管用途用炭素鋼鍛造品の標準仕様
• ASTM A350 - 炭素鋼および低合金鋼の鍛造品の標準仕様、配管部品のノッチ靭性試験が必要
